一、蝶閥的原理

       1）蝶閥是用圓盤式啟閉件往復回轉90度左右來開啟、關閉和調節流體通道的一種閥門。蝶閥結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量凋節功能和關閉密封特性，是近年來發展最快的閥門品種之一。特別是在美、日、德、法、意等工業發達國家，蝶閥的使用非常廣泛．其使用的品種和數量仍在繼續擴大，并向高溫、高壓、大口徑、高密封性、長壽命、優良的調節特性以及一閥多功能方向發展，其可靠性及其他性能指標均達較高水平，并已部分取代截止閥、閘閥和球閥。隨著蝶閥技術的進步，蝶閥將會成為主導的閥門形式。

       原始的蝶閥是一種簡單的，且關閉不嚴的擋板閥．通常在水管路系統中作為流量調節閥和阻尼閥使用。

二、蝶閥的分類

       蝶閥的種類很多，并且有多種分類方法。

1．按結構形式分類

(1)中心密封蝶閥

(2)單偏心密封蝶閥

(3)雙偏心密封蝶閥

(4)三偏心密封蝶閥

2．按密封面材質分類

(1)軟密封蝶閥

1）密封副由非金屬軟質材料對非金屬軟質材料構成。

2）密封副由金屬硬質材料對非金屬軟質材料構成。

(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

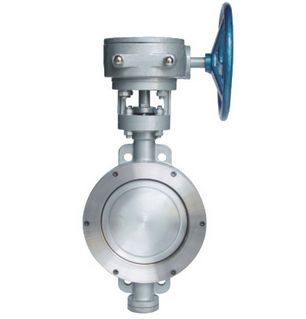

       高性能三偏心雙向硬密封蝶閥，與軟密封蝶閥性質不同。其特征在于：所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。

       這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。
